Slomo Frame

Le Slomo Frame est un cadre qui permet de mettre en mouvement des objets avec un effet de ralenti.

Ce projet est inspiré de cet autre projet Instructables : https://www.instructables.com/id/IKEA-Frame-Hack-SLOMO-Slow-Motion-Frame/

Le concept est le suivant : un "moteur" est utilisé pour faire vibrer un objet sur un support à une certaine fréquence, alors qu'une lumière stromboscopique illumine l'objet, à une fréquence volontairement très légèrement décalée de sorte à obtenir un effet de ralenti, voir même d'immobilité, alors que l'objet continue de vibrer très rapidement.

Réalisation

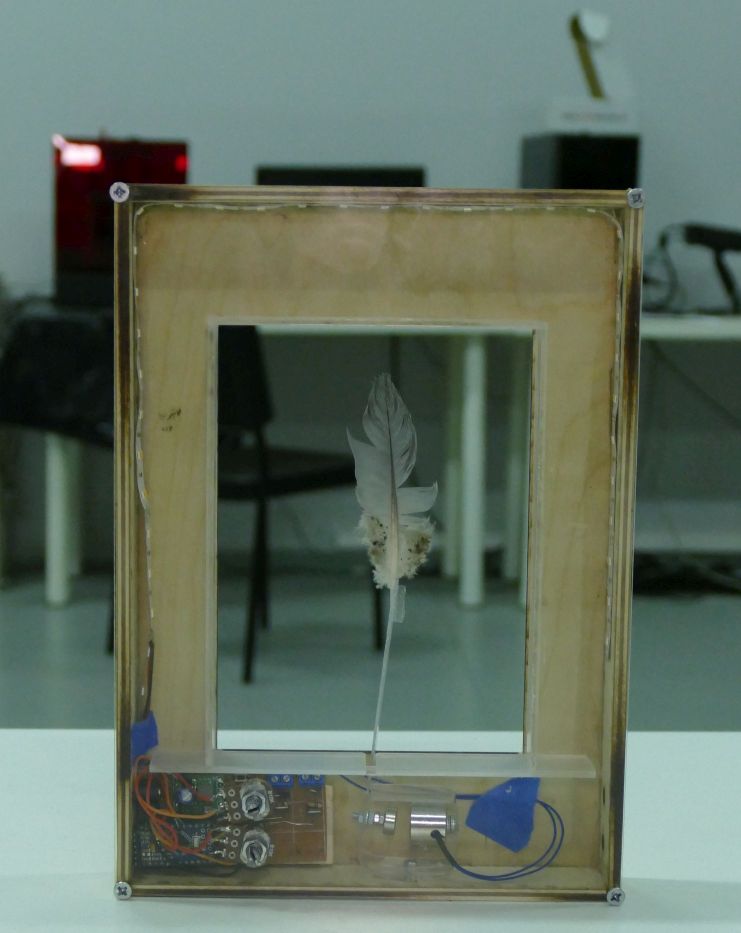

Pour réaliser ce projet, nous avons utilisé un électro-aimant pour faire vibrer l'objet. Nos essais initiaux utilisaient plutôt un moteur vibrant et l'effet était assez concluant, mais il prenait malheureusement trop d'espace pour le dissimuler dans le cadre, et nous nous sommes donc rabatu sur un petit électro-aimant 12v, rattaché à une petite bande de plastique pliée pour faire le support sur lequel accrocher l'objet.

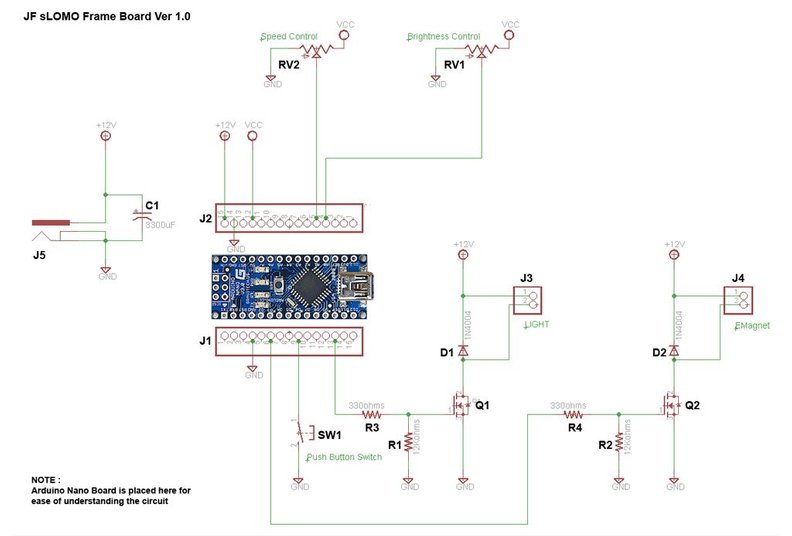

L'illumination est confiée à une bande de leds, commandée en PWM par un transistor MOSFET.

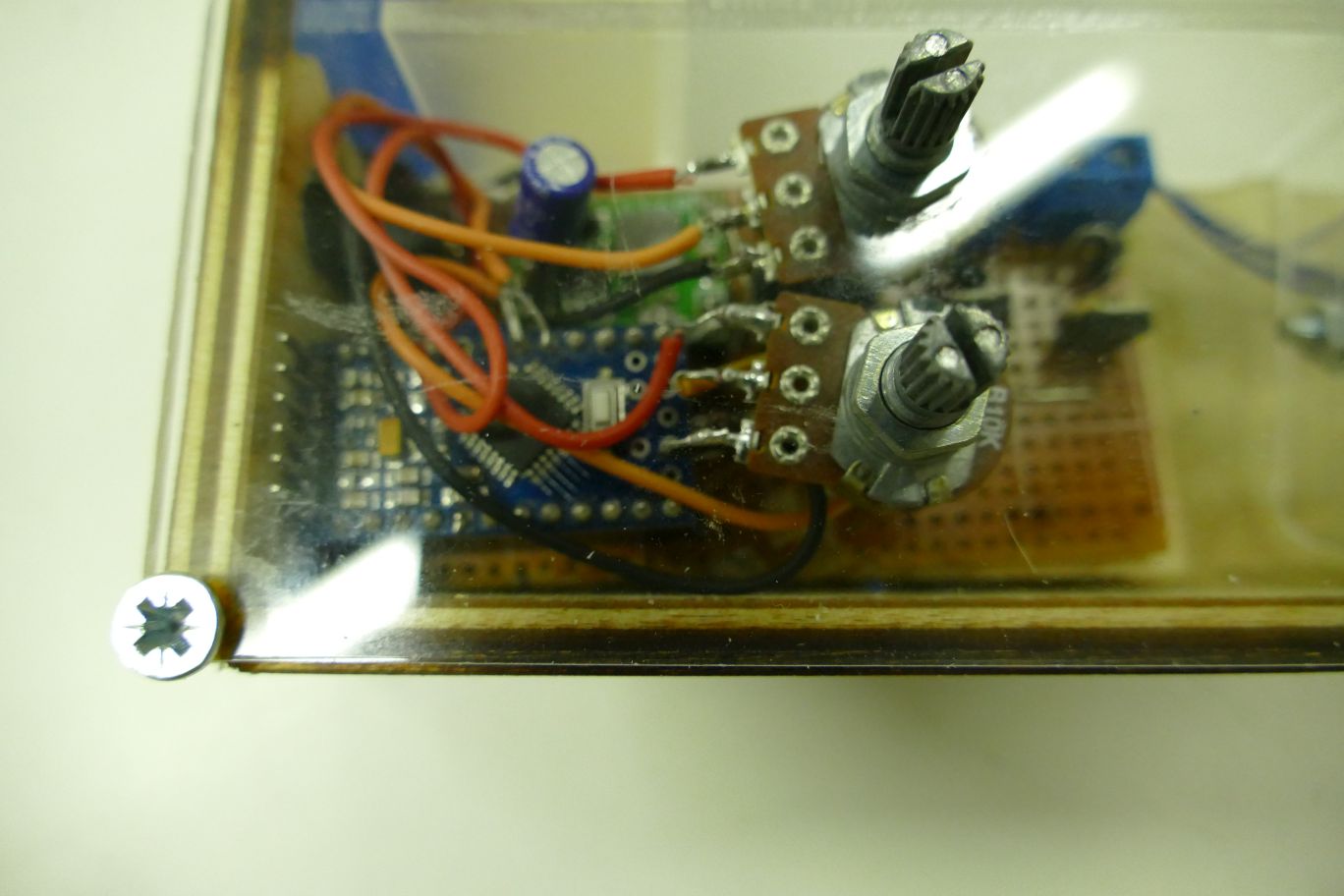

Les leds et l'électroaimant sont contrôlé par un arduino pro mini, avec le reste du circuit sur une platine d'essai. Le firmware utilisé est celui du projet d'origine référencé plus haut.

Comme nous disposons d'une découpeuse laser, c'est par ce moyen que nous avons choisi de réaliser le cadre. Le fichier peut être téléchargé ici.

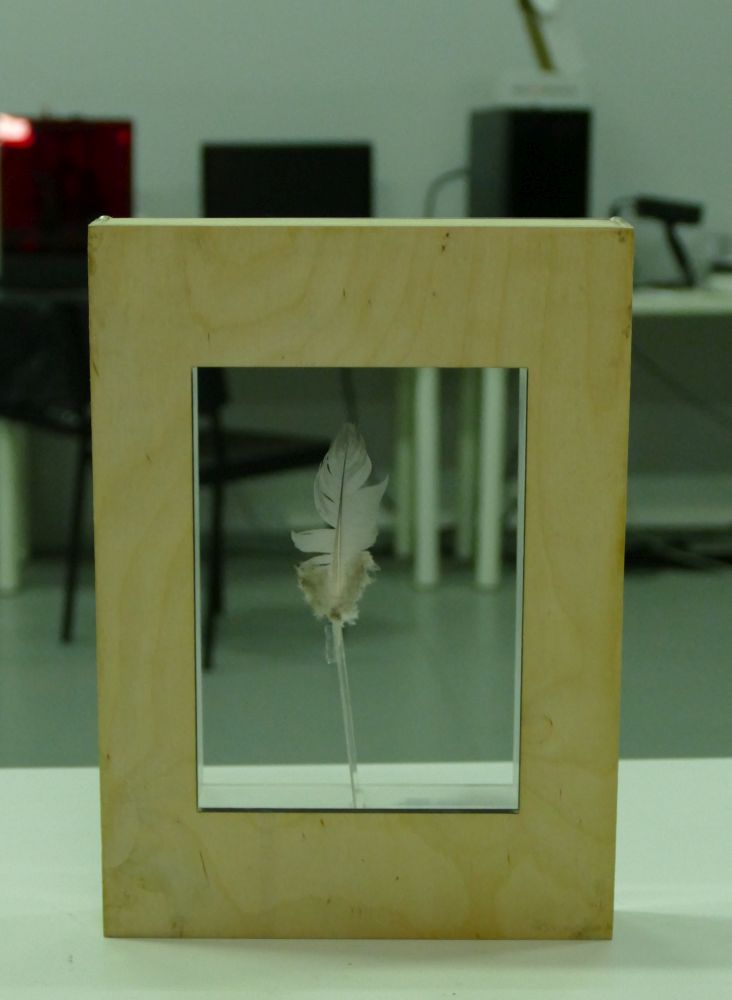

Le cadre extérieur a été fait en contreplaqué 6mm, l'arrière et le cadre intérieur ont été réalisé en plexiglass 3mm. L'interieur du cadre a été dépoli au papier de verre afin de mieux diffuser la lumière.

Au final, ce projet est relativement facile à réaliser, laisse une assez large possibilité de personnalisation, et donne un effet assez plaisant à regarder.
