Aujourd’hui, c’est construction d’une thermoformeuse DIY !

Nous avons récemment réalisé une thermoformeuse à l’aide de nos partenaires du fablab de La Casemate (Grenoble), d’Aix-La-Chapelle et du fablab COF (Amay, Belgique) dans le cadre de Numerika2Neets, un programme Erasmus+ auquel nous participons.

A quoi sert cet outil ?

On s’en sert dans l’industrie pour reproduire des objets grâce à des plaques de plastique chauffées venant reproduire la forme de ces derniers. C’est un procédé peu connu mais qui fait pourtant partie des plus utilisés. On le retrouve pour la fabrication d’objets tels que les assiettes plastiques, gobelets, pots de yaourts, etc.

Liste du matériel :

  • • Un aspirateur pour créer le « vide »
  • • Des plaques de plastique : PVC, polystyrène, PETG… (on peut aussi utiliser des assiettes plastiques).
  • • Quatre pinces « doublesclip »
  • • Du contreplaqué ou MDF de minimum 350mm de longueur et 240mm de largeur. Nous avons utilisé du 3mm pour l’écran et du 6mm pour la base.
  • • De la colle à bois
  • • Du scotch résistant
  • • Un four ou un décapeur thermique pour la source de chaleur

Partie 1 : l’écran

L’écran est la partie qui va servir à coincer la plaque de plastique. Pour cela, nous allons nous munir du fichier FrameVacuum édité pour la découpe laser avec un réglage 3mm.
Pour utiliser le cadre, nous avons besoin de placer notre feuille de plastique entre les deux planches puis de les assembler avec l’aide des quatre pinces

Une fois découpé, le cadre est sensé mesurer 350x240mm.

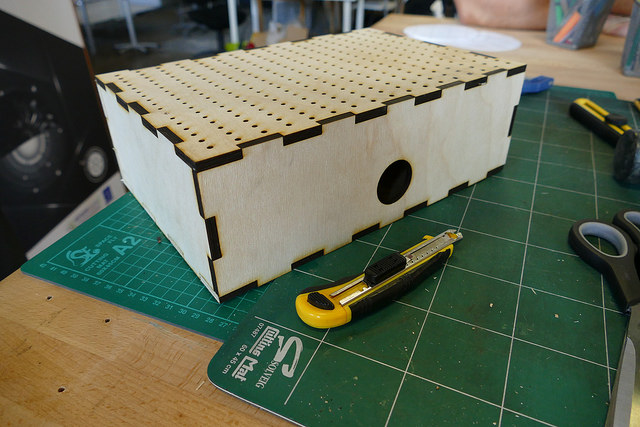

Partie 2 : La table à vide

Ce nom ne vous dit rien ? Pas de panique, il s’agit seulement de la boîte que nous allons placer en dessous de l’écran. Nous y percerons une grande ouverture sur le côté pour y insérer l’embout ainsi que plusieurs petits sur la surface où nous poserons l’écran.

Pour ce faire, nous devons utiliser le fichier VacuumBase édité pour une planche d’épaisseur 6mm. Il est important de mesurer l’embout de votre aspirateur et d’adapter le fichier en fonction pour que la taille du trou soit la plus proche possible du diamètre de l’aspirateur.

Une fois vos planches découpées, assemblez-les avec un maillet. S’il y a un peu de jeu, comblez le vide avec de la colle à bois. Pour que votre boîte soit le plus hermétique possible, n’hésitez pas à apposer du gaffeur sur les arrêtes.

Les dimensions finales de la base sont de 300x200x100mm




Partie 3 Comment s’en servir ?

Conseil : La thermoformation d’objets avec des angles trop saillants ont tendance à casser le plastique au démoulage, choisissez bien vos modèles !

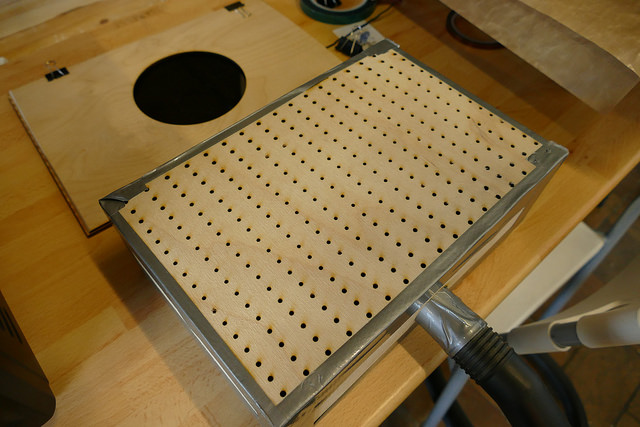

  • • Partie 1 : Insérer l’embout de l’aspirateur dans le trou prévu à cet effet. Ne pas hésiter à ajouter du gaffeur autour pour s’assurer que l’ouverture est bien hermétique.

  • • Partie 2 : Placer l’objet à thermoformer sur la table à vide

  • • Partie 3 : Placer votre plastique entre les deux plaques de l’écran. Vérifier que la plaque est bien fixée avec les pinces.

  • • Partie 4 : Chauffer votre plaque de plastique. Pour cet exemple nous avons utilisé un four autour de 210°C. Nous avons attendu que le plastique s’affaisse d’environs 3mm avant de sortir la plaque. Si vous utilisez un décapeur thermique, nous vous conseillons d’attendre que le plastique s’affaisse d’environs 2cm avant de passer à l’étape suivante.

  • • Partie 5 : Placer l’écran sur l’objet, allumer l’aspirateur et attendre quelques secondes que le plastique durcisse.

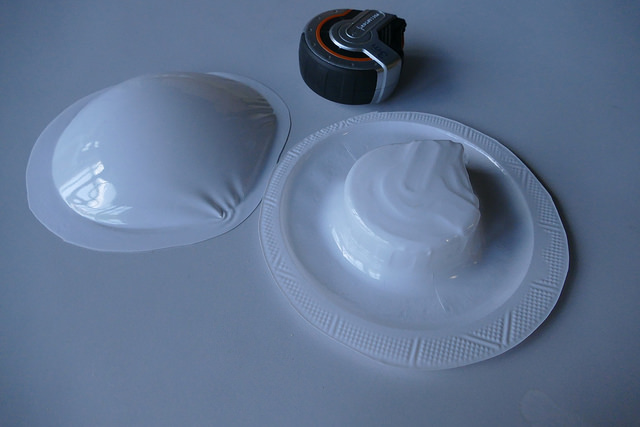

  • Retirez votre modèle du plastique, découpez le surplus de plastique : c’est prêt !
